新CAK机床安装步骤

原创： 沈一车床厂 沈一车床厂 2017-04-26   镇江鑫华数控—王丹

导读

新购买的机床不能直接投入使用，必须安装到固定的位置上，经调试后再使用。地基强度、电压、外界震动、温度、湿度等环境因素都会影响数控机床的加工精度，按照正确的方法安装机床不仅能让机床发挥最优良的性能，也是安全生产的前提条件。下面小编来给您讲解一下新CAK数控机床安装的步骤及注意事项。

 步骤一：机床落位

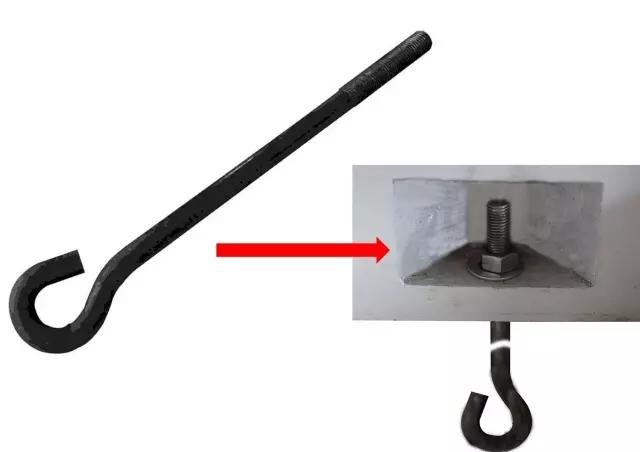

1.采用地脚螺栓安装

为保证安装位置正确，安装地脚时请务必先将地脚螺栓装于机床地脚孔内，整机落于地基之上，配合灌注混凝土。禁止依地脚位置先行定位地脚螺钉，后安装机床。

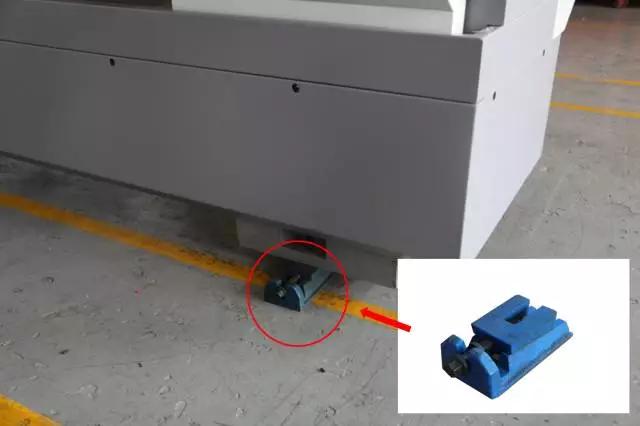

2.采用可调垫铁安装

将调整垫铁分别放在机床各受力点下，每个垫铁均受力后，然后调整垫铁。

 步骤二：机床接线

1.接动力线

所使用的电气接线性能应等于或超过规定的性能；不能将任何可能产生线路干扰的动力电缆接到配电盘上，如电焊机、高频淬火机等；应由熟练的电气人员来连接动力线。

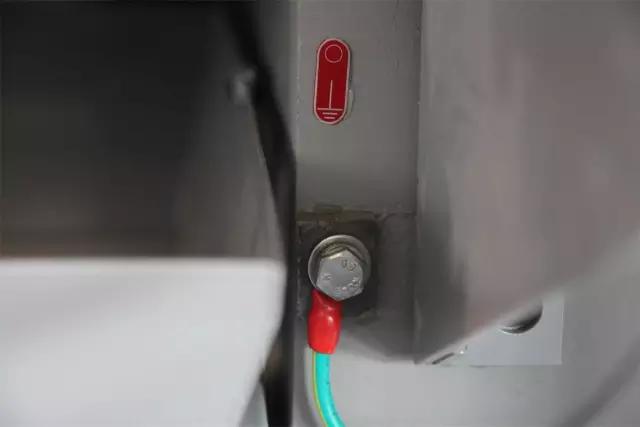

2.接地线

数控机床在生产现场的保护接地是保护操作人员人身安全的重要因素之一，也是影响数控机床可靠性的因素之一，绝不可以把中性线（N）当做机床的保护接地线（PE）使用。

机床应采用图1的单独接地法或图2的共用接地法，不能按图3的方法接地：

 a.单独接地方法

 图1  单独接地法示意图

b.共用接地方法

图2  共用接地法示意图

c.绝对不允许采用以下方式接地

图3  不允许使用的接地法

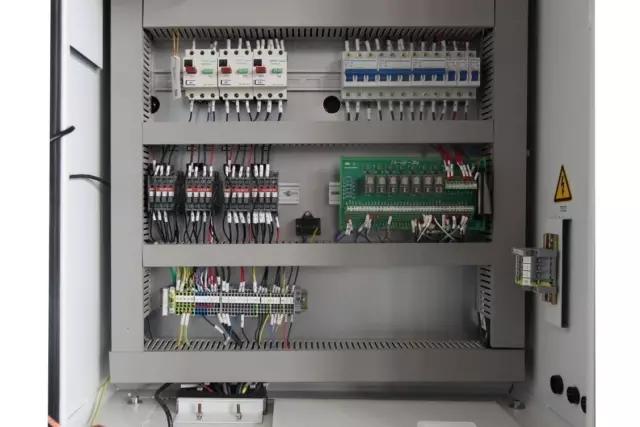

3.内部装置的连接

在接通机床之前，应做以下工作：

----确保地线连接无误。

----检查各接线端子确保全部紧固。

----重新检查各连接器是否接紧。

----检查并确保输入电源相位正确。

 步骤三：加注润滑油及切削液

----切削液：建议使用嘉实多Syntilo 9930水溶性切削液或同品质产品。

----润滑油：建议使用昆仑润滑油或同品质产品，选择润滑油时，需根据工作场地环境温度选择适合的润滑油，粘稠度夏季略稠、冬季略稀。

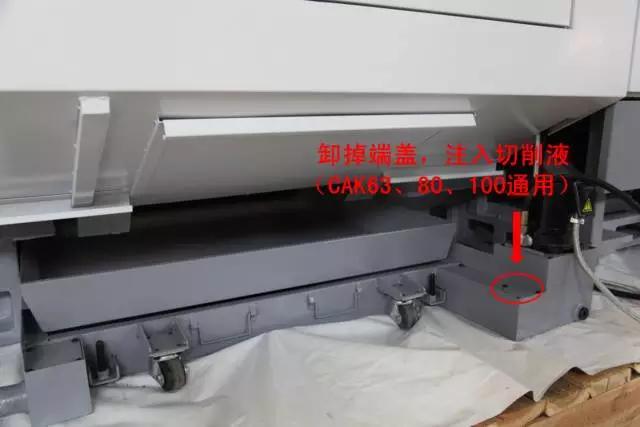

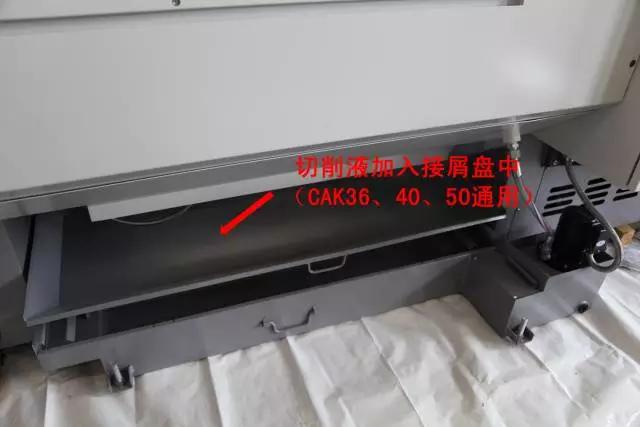

切削液加注位置照片

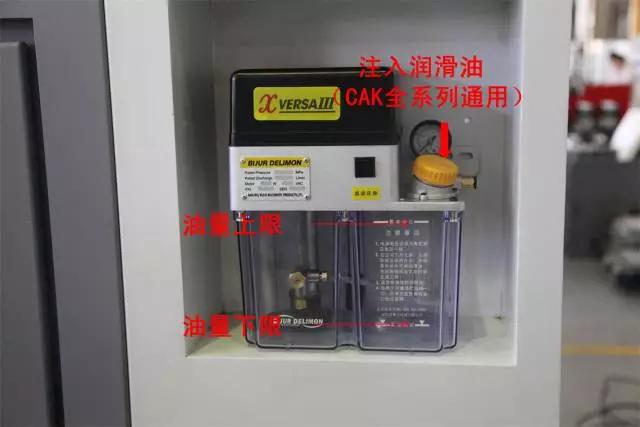

导轨润滑油加注位置照片

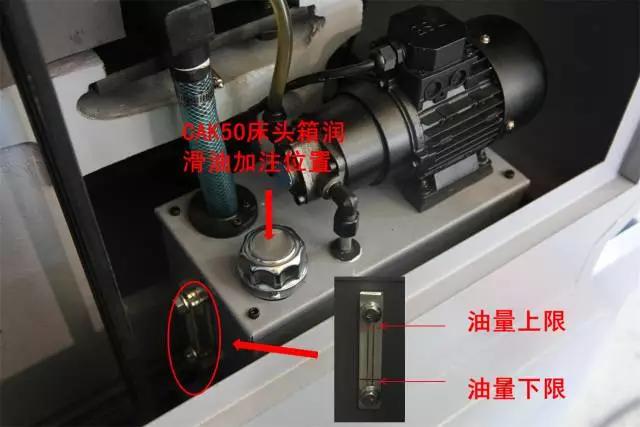

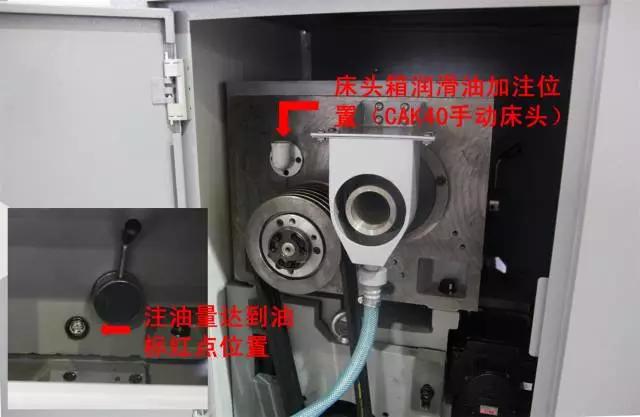

床头箱润滑油加注位置照片

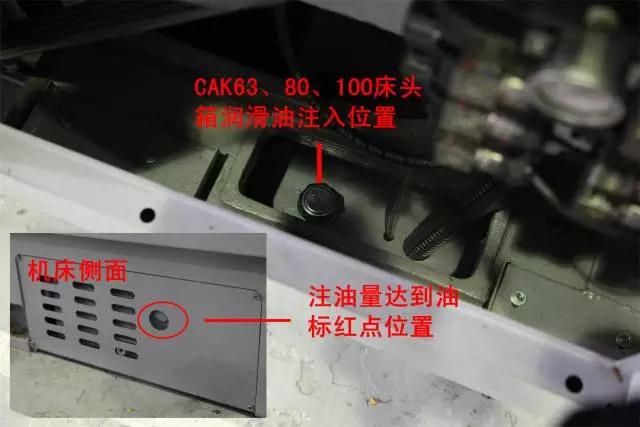

CAK36和CAK40单主轴机床床头为脂润滑，无需加注润滑油。下图主要介绍机械变档床头箱润滑油的加注方法。
