数控机床操作面板是数控机床的重要组成部件，是操作人员与数控机床（系统）进行交互的工具，操作人员可以通过它对数控机床（系统）进行操作、编程、调试、对机床参数进行设定和修改，还可以通过它了解、查询数控机床（系统）的运行状态，是数控机床特有的一个输入、输出部件。

那么我们就了解一下CAK机床操作面板，熟悉常用键的功能都有哪些，这样能让您更快地上手机床。

在进行操作前，首先要确定具体的操作方式——

上图六个键是操作方式选择键，用于选择机床的六种操作方式。任何情况下，仅能选择一种操作方式。

1

编辑操作方式

编辑方式是输入、修改、删除、查询、调出工件加工程序的操作式。在输入、修改、删除工件加工程序操作前，要将程序保护开关打开。在这种方式下，工件程序不能运行。

2

手动数据输入方式

在这种方式下，可以通过数控系统（CNC）键盘输入一段程序，然后通过按循环启动键予以执行。通常这种方式用于简单的测试操作。

3

自动操作方式

自动操作方式，是按照程序的指令控制机床连续自动加工的操作方式。程序在执行前已装入数控系统的存储器内，所以这种方式又称为存储程序操作方式。

4

手动操作方式

按下手动操作方式键,机床进入手动操作方式。在这种方式下可以实现机床所有手动功能的操作，各功能操作如下。

• X  轴及 Z  轴点动和点动速率，由以下功能键来完成。

• 主轴 顺时针转、逆时针 转、停止和点动，由以下功能键来完成。

 注意事项：

1

不许在空档位置启动主轴 ！

2

启动主轴前务必关好防护门 ！

3

装备非液压卡盘的机床，在未装卡工件的情况下不许高速旋转主轴！！！

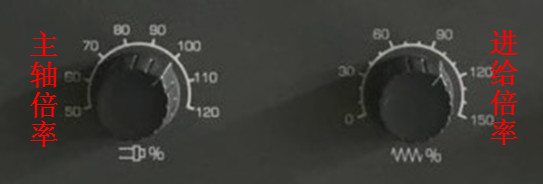

主轴和进给倍率还可以通过面板下方的旋钮进行调整。

• 冷却液开闭

按下冷却液开闭键，冷却液泵通电工作。打开冷却液阀门，冷却液喷出。若再按一下此键,冷却液泵断电，冷却液关闭。

• 手动选刀操作

按住手动选刀键，刀架自动松开，然后逆时针方向转位，并且通过刀架上的无触点开关搜寻所需求的刀位。释放选刀键后，刀架自动反靠，然后锁紧在邻近的低号位上。显示器 的右下角显示出当前的刀位号 TXXXX。

5

手摇脉冲进给方式

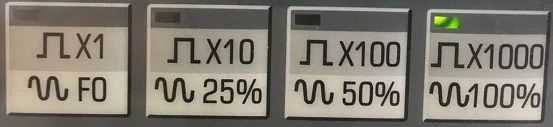

按下手摇键，键指示灯亮，机床处于手摇进给操作方式。操作者可以摇动手摇轮（手摇脉冲发生器）令刀架前后、左右运动。其速度快慢随意调节，非常适合于近距离对刀等操作。手摇脉冲上有倍率旋钮，与面板上的倍率按键是同步的。

6

返回参考点方式

按下此键 ，机床处于手动返回参考点操作方式,屏幕左上角显示“机械零点”字样。

7

循环启动和暂停

在自动操作方式和手动数据输入方式(MDI)下都用它启动程序的执行。在程序执行期间，其左上角指示灯亮。

在自动操作方式和手动数据输入方式(MDI)下，在程序正执行期间，按下此键，程序的执行被暂停。再按下循环启动键后，程序继续执行。

8

试运行( 空运行)操作

试运行操作,也可称做空运行，是在不切削的条件下试验、检查新输入的工件加工程序的操作。为了缩短调试时间，在试运行期间进给速率被系统强制在最大值上。

9

机床锁住操作

在机床锁住状态下，手动、自动和MDI方式下的各轴移动操作（点动、手摇进给）只能使位置显示值变化，而机床各轴不动。但主轴、 冷却、刀架照常工作。

10

机床辅助锁住操作

按下辅助锁键，机床操作数字键上方对应键指示灯亮，机床锁住状态有效。再按一次，键指示灯灭，机床锁住状态解除。锁住状态下主轴、 冷却、刀架都不工作。

11

单程序段操作

在自动或MDI操作方式下单程序段功能有效期间，每按一次循环启动键，仅执行一段程序，执行完就停下来。再按下循环起动键，又执行下一段程序。

12

机床导轨润滑操作

在手动方式下按一下导轨润滑键 ，润滑开始运行，润滑时间可自行设定，10秒后自结束。
